产品简介
高压反应釜标准的使用压力为9.8Mpa，搅拌转速20~800r/min可调，工作温度300℃，主体接触物料材料为1Cr18Ni9Ti不锈钢，搅拌桨叶的形式为推进式，电机为普通直流电机
产品分类

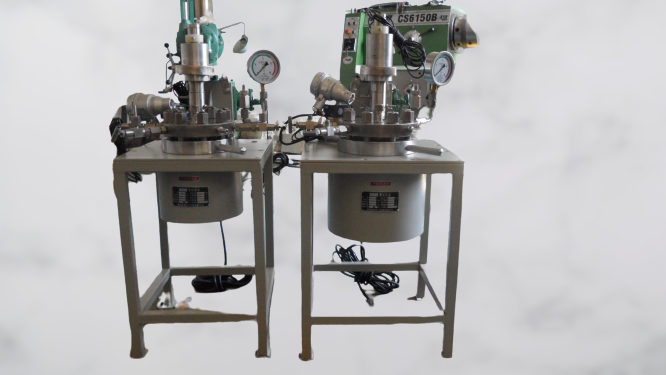

高压反应釜完整介绍
一、设备概述
高压反应釜是集成承压腔体、搅拌、温控、压力监测、多路管路与安全防护结构的密闭压力容器，可在高温、高压密闭环境中完成各类常规常压设备难以实现的化学反应。设备依靠密闭腔体隔绝外界环境，通过通入惰性气体建立高压工况，搭配加热单元调控温度、搅拌机构混匀物料，实时采集温度、压力数据维持反应稳定进行，广泛用于科研实验、精细化工、新材料研发、医药合成等场景。
整套设备可根据实验介质、反应工况做定制调整，包括腔体接触物料材质、内部换热结构、搅拌桨样式、加热驱动类型、附加辅助装置等，适配不同腐蚀程度、粘度、压力要求的反应体系。
二、高压反应釜参数：
| 使用压力 | 9.8Mpa |
| 搅拌转速 | 20~800r/min可调 |
| 工作温度 | 300℃ |
| 主体接触物料材料 | 1Cr18Ni9Ti不锈钢 |
| 搅拌桨叶形式 | 推进式 |
| 电机 | 普通直流电机 |
| 常规釜盖 | 开口 |
| 气相口 | 配针形阀(进、排气、抽真空用) |
| 液相口 | 配针形阀及釜内插底管(反应过程中可用来取样或上出料用) |
| 加料口 | 配丝堵 |
| 测控温口 | 配保护管及铂电阻 |
| 压力表安全爆破口 | 配压力表及安全防爆装置 |
| 釜内冷却盘管进、出口 | 配水咀 |
三、核心结构与配套接口
整套设备分为承压主体、传动搅拌、测控管路、换热、安全防护五大模块，各模块配套标准化功能接口：
1. 釜体与釜盖承压主体
釜体为物料反应承载腔体，釜盖采用开口式结构，二者依靠锥面密封结构配合密封环实现高压密闭；接触面为核心密封区域，装配、拆卸过程需避免磕碰划伤。二者可选用多种耐温耐压材质，适配不同腐蚀介质。
2. 搅拌传动组件
由驱动电机、搅拌轴、桨叶组成，桨叶多采用推进式结构，转速区间可连续调节；电机可根据场地防爆需求更换对应类型，搭配调速装置稳定控制搅拌速率，促进气、液、固多相物料充分接触。
3. 多通道功能管路接口
气相通道：配置针形阀，用于进气、排气、抽真空操作；
液相取样通道：带釜内插底管与针形阀，反应全程可取样或底部出料；
固体加料通道：配备丝堵密封，用于固态物料投放；
测温通道：内置保护套管，放置铂电阻温度探头实时采集釜内温度；
冷却换热通道：预留冷却水进出水咀，釜内配套冷却盘管（小容积规格无盘管）；
4. 压力安全监测组件
釜盖预留专用爆破口，同步装配压力表与防爆泄压装置，压力异常时可自动释放内部压力，规避超压风险。
5. 换热加热单元
外部配套加热装置，可按需更换防爆型加热器；釜内冷却盘管可通入循环冷却水，实现升温、降温双向温度调控，缓解反应热堆积。
四、接触物料常用材质分类
根据反应介质酸碱性、氯离子含量、腐蚀强度，可选择不同腔体接触材质，也可采用内衬防腐方案：
1. 通用不锈钢类：适配中性、弱腐蚀常规反应体系；
2. 低碳钼不锈钢：耐氯离子、弱酸腐蚀，多用于医药、精细合成；
3. 特种金属材质：纯镍、钛合金、钽材、锆材、哈氏合金，适配强酸、强氧化、含卤素等高腐蚀工况；
4. 内衬防腐方案：釜体内衬聚四氟乙烯，隔绝金属与物料接触，避免金属离子污染产物。
补充说明：小容积规格设备无内置冷却盘管与独立固体加料口，选型时可提前确认配置需求。
五、标准操作完整流程
（一）使用前准备与密封检查
1. 清洁处理：拆开釜体与釜盖，将内壁、搅拌桨、冷却盘管、测温套管、密封接触面使用乙醇擦拭，再用蒸馏水冲洗，通风晾干，消除残留物料造成的交叉污染；同步疏通全部阀门管路，清理进气导管堵塞物料。
2. 装配对位：将釜体平稳放置于加热工位，对齐釜盖与釜体定位凹槽，轻放釜盖，保证密封环完整贴合接触面，避免单边倾斜磕碰密封锥面。
3. 螺栓紧固：所有螺栓按对角十字顺序分多次逐步拧紧，单次小幅加力，保证密封面受力均匀，不一次性扭到极限力矩；全部螺纹装配时涂抹润滑油料，减少磨损。
4. 气密性试压：连接惰性氮气钢瓶，缓慢向釜内充气至预设压力，关闭进气阀门静置半小时，观察压力表数值变化；若压力下降，使用肥皂水涂抹阀门接口、密封面、测温插口排查漏点，泄压后紧固漏点，再次试压直至无泄漏，试压完成放空釜内全部气体。
（二）投料与反应前置操作
1. 试压放空完成后，对称松开螺栓分离釜盖，投入实验物料与溶剂，重复装配密封、螺栓紧固步骤。
2. 检查所有阀门轻旋至闭合状态，控制器搅拌、加热档位归零，确认温度探头正常接入，打开搅拌轴配套冷却水。
3. 气体置换：连接氮气管路，充气至设定压力后放空，重复3至5次置换釜内空气，置换结束关闭排气阀，隔绝氧气、水汽对反应的干扰。
4. 启动运行：开启控制电源，调试搅拌转速，按工艺程序缓慢升温升压，全程观察压力表、温度数值变化。
（三）反应结束后规范操作
1. 停止加热，等待釜体自然降温或通入冷却水辅助降温，禁止快速冷热交替。
2. 温度回落至室温后，缓慢打开排气阀释放釜内全部压力，确认压力归零后，对角对称松开螺栓，平稳分离釜盖与釜体，全程保护密封接触面不受撞击。
3. 出料与清洗：倒出釜内产物，使用配套溶剂冲洗釜内残留物料，依次用乙醇、去离子水清洗腔体、管路、搅拌组件；软质布料擦拭密封锥面，清洗后放置通风位置晾干。
六、安全使用规范与注意事项
（一）密封结构使用要求
1. 密封依靠锥面压紧密封环实现，装配、拆卸全程禁止硬物撞击密封锥面；密封面出现划痕、变形需重新加工修复后再投入使用。
2. 针型阀门闭合仅轻旋阀针压紧密封面即可，禁止大力拧动，防止阀内密封结构破损。
3. 升温升压操作介质优先选用氮气等惰性气体，禁止直接使用氧气、易燃易爆气体做试压介质；升降温、升降压全程保持速率平缓。
（二）运行过程管控要求
1. 设备运行期间至少两名操作人员在场，实验区域保持通风换气，不可无人值守。
2. 釜内存在压力时，严禁拧动法兰螺栓、敲击釜体，禁止在带压状态下紧固各类管路接头；发现泄漏及时切断加热，缓慢泄压后再处理故障。
3. 实时监控压力表、温度显示数值，超出设备额定工况立即停止加热、泄压，杜绝超温、超压运行。
4. 冷热调节循序渐进，骤冷骤热会产生温度应力，造成釜体裂纹损伤，缩短设备使用寿命。
（三）日常维护与存放要求
1. 每次实验完成后，清除釜体、釜盖、管路全部残留物，密封面保持干燥洁净，不使用硬质毛刷、粗糙织物擦洗密封区域。
2. 定期校验压力表、防爆泄压装置，按压力容器规范开展耐压检测，留存使用、检修记录台账。
3. 长期闲置前完整清洗、晾干，在密封接触面涂抹防护油料，放置干燥无尘环境存放。
七、主流应用领域
1. 化学与催化科研
用于加氢、氧化、还原、水热合成、催化动力学实验，在高压环境提升反应转化率，研究反应机理与催化剂性能，是高校、科研院所基础实验设备。
2. 医药中间体合成
完成高压氢化、手性化合物合成等工序，密闭环境可隔绝空气、水分，保障药物中间体纯度。
3. 新材料研发
制备纳米粉体、高温功能材料、高分子聚合产物，依靠高压改变物质晶体结构，获得特殊理化性能物料。
4. 能源与环境工程
模拟高温高压油气环境、生物质高压液化、废水催化降解实验，开展新能源、污染物处理相关研究。
5. 食品与生物加工
高压低温杀菌、物料改性处理，在保留食材营养的前提下抑制微生物繁殖。
