产品简介
GSH实验室用反应釜是实验室进行各种搅拌反应的理想装设备。适用于各种不同粘度的物料在不同的反应条件下进行搅拌反应，例如：气液反应、气液固反应、液固反应等
产品分类

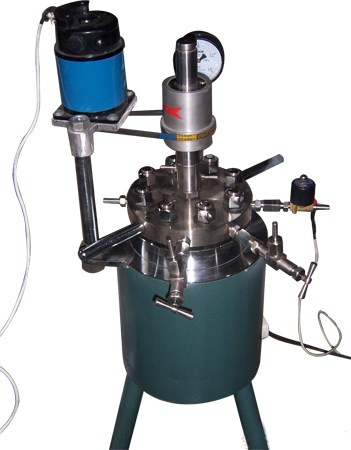

GSH实验室用反应釜产品介绍
GSH实验室用反应釜是面向科研与教学场景设计的反应容器，可在可控温压条件下完成多相物料的搅拌与合成，适配化学、材料、医药、化工等领域的小试、配方开发与机理研究，为实验室提供稳定可靠的反应环境。
一、产品概述
GSH型系列实验室反应釜采用环形稀土永磁驱动搅拌结构，具备搅拌力矩稳定、密封状态良好、耐高温高压与高真空、转速可调范围宽、运行平稳、噪音较低、适用场景多样、操作简便等特点，可满足不同粘度物料在多种反应条件下的搅拌反应需求，覆盖气液反应、气液固反应、液固反应等常见实验类型，是实验室开展化学反应与材料制备的常用设备。设备主体结构紧凑，接口配置规范，可与温控、取样、增压等辅助系统配套使用，满足多样化实验流程。
二、核心结构与设计特点
（一）搅拌与密封系统
设备采用环形稀土永磁驱动搅拌器，依靠磁耦合传递扭矩，运行过程中无机械接触磨损，可维持稳定的搅拌力矩输出。轴套选用石墨、陶瓷、聚四氟乙烯填充碳纤维等自润滑材质，降低转动摩擦与部件损耗，延长连续运行时长。搅拌转速在20转每分钟至1000转每分钟区间内连续可调，可根据物料粘度、反应阶段与混合需求精准设定，适配低粘度均相反应与高粘度悬浮体系。密封结构采用静密封设计，减少介质泄漏风险，适配真空环境、易燃介质与高纯物料反应，保障实验过程的稳定性与安全性。
（二）釜体与开口配置
釜体与釜盖采用承压结构设计，开口布局兼顾操作便捷性与功能完整性。搅拌口配置磁力搅拌器，保障搅拌系统稳定运行；气相口配置针形阀，用于进气、排气与抽真空作业；液相口配置针形阀与釜内插底管，可在反应过程中实现取样或上出料操作；加料口配置丝堵，满足固体与液体物料添加需求；测控温口配置保护管及铂电阻，实现釜内温度实时监测；压力表安全爆破口配置压力表及安全防爆装置，用于压力监测与超压防护；釜内冷却盘管进、出口配置水咀，连接外部冷却水源实现温度调控。其中0.1升至0.25升规格无内冷却盘管，0.1升至0.5升规格无固体加料口，其余规格配置完整。开口支持选配釜底放料口阀门、气体取样阀门及取样器系统、液体取样阀门及取样器系统、单向阀、气体进口减压阀、气体出口背压阀、观察玻璃视窗、釜体液位计等，提升设备扩展性与操作灵活性。
（三）加热与温控系统
标准配置为电炉丝电加热，升温速率均匀，加热区域覆盖充分，保障釜内物料受热一致。可选配夹套导热油电加热管加热、夹套油水及水蒸汽循环加热、防爆铸铜加热器、防爆铸铝加热器，适配不同温度区间与控温精度要求。控制系统搭载具备自整定功能的PID控温表，控温精度可达正负1.5摄氏度，可根据实验需求自动调节加热输出，减少温度波动对反应结果的影响。系统配备釜内转速显示及无级调速功能，支持加热电压可调，同时配置加热电压表、电机电流表、工作时间显示表，方便实验人员实时监控运行参数，记录实验过程数据。
（四）主体材质选型
设备主体材质提供多种标准与选配方案，满足不同介质腐蚀性与实验环境要求。标准材质包括1Cr18Ni9Ti、00Cr17Ni14Mo2、0Cr18Ni9，具备良好的力学性能、耐温性与耐一般腐蚀能力。可选配材质包括镍、镍基合金、钛、铜、锆、钽、铝及其合金、双相不锈钢、聚四氟乙烯等，适配强酸、强碱、强氧化剂、卤素介质等特殊腐蚀环境，降低物料污染与设备损耗风险，延长设备使用寿命。
三、详细技术参数
GSH实验室用反应釜提供多规格公称容积，覆盖0.1升至25升区间，各规格核心参数如下：
指标 项目 | 公称容积 L | ||||||||
0.1 | 0.25 | 1 | 2 | 3 | 5 | 10 | 20 | 25 | |
工作压力 Mpa | -0.1-9.8Mpa；可选用：-0.1-25.0 Mpa； | ||||||||
工作温度 ℃ | 室温-300℃；可选用：-20 - +450℃； | ||||||||
加热方式 | 电炉丝电加热； 可选配：夹套导热油电加热管加热，夹套油、水、水蒸汽循环加热，防爆铸铜，铸铝加热器； | ||||||||
加热功率 KW | 0.8 | 1 | 1.5 | 2 | 4 | 6 | 9 | 12 | |
搅拌转速 r/min | 20～1000r/min 可调 | ||||||||
搅拌桨叶形式 | 推进式；可选配：桨式、锚式、涡轮式； | ||||||||
电机功率 w | 92 | 123 | 185 | 245 | 355 | 600 | 750 | 750 | |
釜盖开口 | 搅拌口配磁力搅拌器，气相口配针形阀(进、排气、抽真空用)，液相口配针形阀及釜内插底管(反应过程中可用来取样或上出料用)，加料口配丝堵，测控温口配保护管及铂电阻，压力表安全爆破口配压力表及安全防爆装置，釜内冷却盘管进、出口配水咀。注明：0.1~0.25L无内冷却盘管，0.1~0.5L无固体加料口。 开口可选配：釜底放料口配阀门，气体取样口配阀门及取样器系统，液体取样口配阀门及取样器系统，进出口匹配单向阀，气体进口配减压阀，气体出口配背压阀，釜体釜盖匹配观察玻璃视窗，釜体液位计。 | ||||||||
控制系统 | 配具有自整定功能PID控温表，控温精度±1.5℃，具有釜内转速显示及无级调速功能，具加热电压可调功能，配有加热电压表、电机电流表、工作时间显示表。 可选用连续操作控制系统：气体增压系统，液体加料系统，恒压加料罐，接收及冷凝装置，高压分离装置，质量流量控制系统，自动冷却系统，压力传感器超压报警，超温报警断电，计算机远程控制、数据采集等。 | ||||||||
主体材料 | 1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 ) 可选用镍、镍基合金(哈氏合金、蒙乃尔合金、因康镍合金)、钛、铜、锆、钽、铝及其合金、双相不锈钢、聚四氟乙烯等 | ||||||||
控制仪的工作环境 | 环境温度 0～50 ℃，相对湿度为 30～85% ，周围介质中不含导电尘埃及腐蚀气体。 | ||||||||
四、适用范围与应用场景
GSH实验室用反应釜适配多领域科研实验与教学操作，可满足小剂量、高精度、可控条件下的化学反应需求，主要应用场景包括：
1. 化学合成实验：适用于有机合成、催化反应、氧化还原、酯化、缩合、聚合等反应，在设定温压条件下完成原料转化与产物制备，支持反应条件筛选与工艺优化。
2. 材料科学研究：用于纳米材料、复合材料、晶体材料、陶瓷前驱体等的水热合成、溶剂热合成与高温高压处理，调控材料形貌、粒径与结构性能。
3. 医药与精细化工：适配药物中间体合成、原料药小试、制剂配方研发、天然产物提取与改性等实验，满足洁净、可控、稳定的反应环境要求。
4. 能源与化工研发：用于电池材料、催化体系、生物质转化、油品加氢等实验，模拟工业反应条件，为放大生产提供基础数据。
5. 高校与科研院所教学：满足化学、化工、材料、环境等专业的教学实验、课程设计与科研训练，帮助使用者掌握反应设备操作与反应机理研究方法。
设备可兼容气液、气液固、液固等多相反应体系，适配不同粘度、不同腐蚀性物料，通过参数调节与配件选配，满足常压、负压、高压、低温、高温、真空等多种工况需求。
五、操作与使用要点
（一）安装与调试
设备安装需放置在平整、稳固、通风的实验台面上，确保设备水平无倾斜。连接电源、冷却水源、气体管路等辅助设施，管路接口密封牢固，无松动渗漏。初次使用或更换配件后，需进行气密性检测，通过针形阀通入惰性气体至设定压力，保压一定时间，观察压力表示值无明显下降，确认密封状态合格后再开展实验。
（二）运行操作流程
1. 投料：根据实验方案添加物料，投料体积不超过釜体有效容积的三分之二，避免过量投料导致压力异常。固体物料通过加料口添加，液体物料可通过液相口或加料口加入，添加后密封对应接口。
2. 参数设定：通过控制系统设定目标温度、搅拌转速、加热功率、运行时间等参数，开启搅拌与加热功能，设备按设定程序运行。运行过程中观察电压表、电流表、温度与压力显示值，确保参数在设定范围内。
3. 过程监控：实验期间定期记录温度、压力、转速等数据，观察反应状态，如需取样，通过液相口或选配的取样系统操作，取样后恢复密封状态。
4. 结束操作：反应完成后先停止加热，继续搅拌至物料温度降至安全范围，关闭搅拌功能，缓慢释放釜内压力至常压，再开启釜盖取出物料。
（三）安全注意事项
1. 严禁超出设备工作压力与温度范围运行，避免承压部件过载损坏。
2. 操作易燃、易爆、易挥发介质时，确保实验室通风良好，远离火源与静电，按规范进行气体置换与压力控制。
3. 定期检查压力表、安全爆破装置、针形阀等安全部件，确保功能正常，失效部件及时更换。
4. 设备运行时不擅自拆卸承压部件与密封组件，不触碰高温表面与转动部件。
5. 异常情况如温度压力骤升、异常噪音、介质泄漏等，立即停止加热与搅拌，缓慢泄压，排查故障后再恢复使用。
六、维护与保养
1. 清洁保养：每次实验结束后，及时清理釜体、釜盖、搅拌桨、管路等部件残留物料，选用适配溶剂清洗，避免物料结垢、腐蚀内壁。清洗后保持部件干燥，防止生锈与污染。
2. 密封部件维护：定期检查密封面、轴套、密封圈等部件，出现磨损、老化、变形时及时更换，保障密封性能。密封组件擦拭清洁，避免划伤密封面。
3. 运动部件维护：搅拌驱动部件定期检查运行状态，确保转动平稳、无卡滞、无异常噪音。轴套等自润滑部件无需额外添加润滑油，按使用时长评估更换周期。
4. 控制与仪表维护：控温表、电压表、电流表、压力表等仪表定期校准，保证计量准确。线路连接牢固，避免受潮、受损，控制仪放置在干燥清洁环境，防止粉尘与腐蚀气体侵入。
5. 长期存放：设备长期不使用时，清洁干燥所有部件，密封接口做好防护，放置在干燥、通风、无腐蚀气体的环境中，定期检查部件状态，确保再次使用时性能稳定。
七、选配功能与拓展配置
为满足个性化实验需求，GSH实验室用反应釜支持多项选配功能与拓展组件，提升设备适用性与自动化水平：
1. 温控拓展：选配高精度冷却系统、程序升温降温模块，实现复杂温度曲线控制。
2. 流体控制：选配气体增压系统、液体加料系统、恒压加料罐、质量流量控制系统，精准调控气体与液体进料速率。
3. 安全拓展：选配超温报警断电、超压报警、压力传感器实时监测功能，提升运行安全性。
4. 自动化控制：选配计算机远程控制与数据采集系统，实现参数设定、实时监控、数据记录与导出，支持实验过程追溯与数据分析。
5. 结构拓展：选配釜底放料阀门、多类型取样装置、观察视窗、液位计、不同材质内衬与桨叶，适配特殊物料与操作流程。
