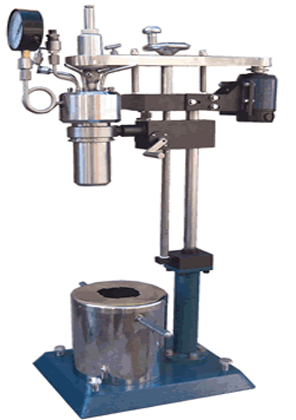

GSHA实验室用釜体升降翻转法兰快开反应釜

产品简介
实验室升降翻转法兰快开反应釜是适配科研场景的高压密闭反应设备，整合多款传统高压釜结构优势，整机外观规整、内部结构排布紧凑，整体操作流程简化，适配高校实验室、科研院所、化工企业研发部门开展高温、高压、真空环境下的多相化学反应，可完成加氢、合成、催化、聚合、水热等各类试验作业，长期使用反馈稳定，适配各类常规与特殊实验工况。

产品型号：GSHA-0.5L

更新时间：2026-07-20

访问量：8071

产品咨询 13863136289

产品分类

技术文章

详细介绍在线留言

　　实验室升降翻转法兰快开反应釜产品介绍

　　实验室升降翻转法兰快开反应釜是适配科研场景的高压密闭反应设备，整合多款传统高压釜结构优势，整机外观规整、内部结构排布紧凑，整体操作流程简化，适配高校实验室、科研院所、化工企业研发部门开展高温、高压、真空环境下的多相化学反应，可完成加氢、合成、催化、聚合、水热等各类试验作业，长期使用反馈稳定，适配各类常规与特殊实验工况。

产品介绍 (1).png

　　一、主体开合与翻转结构设计

　　设备在开合、取料、清洗环节做了人性化结构优化，整套机械操作部件分为三层功能设计：

　　1. 快开法兰密封结构。釜体与釜盖依靠卡环法兰完成对接密封，仅紧固少量螺栓即可完成密封，相比传统整体法兰，拆装耗时明显缩短，实验间隙开盖、闭盖无需耗费大量时间，单人即可完成整套密封操作。

　　2. 手摇升降移位机构。支架配备升降手轮与丝杆传动组件，转动手轮可平稳抬升釜盖；升降组件带有定位销，解锁后能将釜盖平移至设备侧面，釜口敞开，固体加料、釜内物料清理、内壁擦拭都拥有充足操作空间，不会出现操作遮挡问题。

　　3. 釜体翻转出料支架。设备支架设置操作手柄，扳动手柄可带动釜体沿水平轴线转动120度，反应结束后可直接倾倒釜内剩余物料，釜壁残留粘稠、固体残渣可借助翻转状态完整冲洗，减少人工擦拭死角。

　　设备容积覆盖多段区间，小容积规格采用上述卡环快开结构，大容积款式保留升降翻转基础功能，适配不同投料量的实验需求。

产品介绍 (2).png

　　二、釜体材质与多接口配置

　　1. 主体耐蚀材质选择。釜体、釜盖标准采用不锈钢基材，可根据实验介质腐蚀特性更换特种合金、钛材、四氟内衬等材质，适配酸性、碱性、含卤素、高纯度介质等不同反应体系，降低物料腐蚀对设备使用寿命的影响。

　　2. 多功能集成釜盖开口。釜盖预留多组标准化接口，各接口搭配独立阀门与配套管件：搅拌口搭载磁力搅拌组件，气相口可完成进气、排气、抽真空操作，液相口搭配插底管，支持反应过程中途取样、釜内出料；另外预留测温保护管、压力表防爆口、冷却管路接口，小型设备可按需增设固体加料口、釜底放料阀、观察视窗、液位监测组件等选配配件。

　　3. 内部换热配套。中等容积规格釜内配备冷却盘管，反应升温后可通入循环介质快速降温，控制反应放热速率；小型釜体可搭配外部循环冷却装置，满足控温需求。

产品介绍 (3).png

　　三、搅拌、加热与智能控制系统

　　1. 磁力耦合搅拌系统。采用无接触磁力传动结构，以静密封替代传统轴端动密封，规避高压工况下介质渗漏风险，适合易燃易爆、有毒、高挥发性物料实验；搅拌转速区间可调，可更换推进式、锚式、涡轮式桨叶，适配低粘度、高粘度、固液混合物料搅拌，运行过程震动小、噪音低。

　　2. 多类型加热方案。基础配置电阻丝电加热，也可更换夹套导热油加热、水循环、蒸汽循环加热结构，还能选配铸铜、铸铝防爆加热器，适配不同温度区间实验；加热功率随容积同步匹配，升温速率平稳，不会出现局部过热现象。

　　3. PID智能控制仪表。配套自整定温控仪表，温度控制区间覆盖低温至高温范围，控温波动范围稳定；面板同步显示搅拌转速、加热电压、电机电流、实验计时，支持转速无级调节；可拓展配套压力超限报警、温度断电保护、计算机数据采集、恒压加料、冷凝回收、气体增压等自动化配套模块，满足连续化、精细化实验需求。

产品介绍 (4).png

　　四、安全防护与使用环境要求

　　1. 多重压力安全防护。设备标配压力表与防爆爆破装置，压力超出安全区间时可自动泄压，避免釜内压力持续升高带来风险；所有承压部件出厂前均完成气密性与水压测试，保障长期高压作业稳定。

　　2. 标准使用环境限制。控制仪表需放置在常温、干燥区域，环境湿度维持在适中区间，周边不能存在导电粉尘、强腐蚀性气体，避免电路元件受潮、腐蚀造成控制失灵。

　　3. 规范操作容错设计。升降、翻转机构均设置限位结构，升降高度、翻转角度存在物理限位，误操作不会造成釜体、釜盖磕碰损坏；法兰密封垫片采用复合耐高温材质，多次拆装不易变形，密封效果保持稳定。

产品介绍 (5).png

　　五、适用行业与应用场景

　　该设备适配多领域研发实验，覆盖精细化工、医药合成、新能源材料、催化加氢、高分子聚合、无机水热合成等方向，可完成气液、液液、液固、气液固三相混合反应。升降翻转结构大幅降低实验后清理难度，磁力密封结构提升特殊危险介质实验安全性，兼顾小试研发与工艺条件摸索，是实验室高压反应场景通用性较强的试验设备。

技术参数表：

指标项目	公称容积 L
指标项目	0.1	0.25	1	2	3	5	10	20	25
工作压力 Mpa	-0.1-9.8Mpa；可选用：-0.1-25.0 Mpa；
工作温度 ℃	室温-300℃；可选用：-20 - +450℃；
加热方式	电炉丝电加热；可选配：夹套导热油电加热管加热，夹套油、水、水蒸汽循环加热，防爆铸铜，铸铝加热器；
加热功率 KW	0.8		1	1.5	2	4	6	9	12
搅拌转速 r/min	20～1000r/min 可调
搅拌桨叶形式	推进式；可选配：桨式、锚式、涡轮式；
电机功率 w	92		123	185	245	355	600	750	750
釜盖开口	搅拌口配磁力搅拌器，气相口配针形阀(进、排气、抽真空用)，液相口配针形阀及釜内插底管(反应过程中可用来取样或上出料用)，加料口配丝堵，测控温口配保护管及铂电阻，压力表安全爆破口配压力表及安全防爆装置，釜内冷却盘管进、出口配水咀。注明：0.1~0.25L无内冷却盘管，0.1~0.5L无固体加料口。开口可选配：釜底放料口配阀门，气体取样口配阀门及取样器系统，液体取样口配阀门及取样器系统，进出口匹配单向阀，气体进口配减压阀，气体出口配背压阀，釜体釜盖匹配观察玻璃视窗，釜体液位计。
控制系统	配具有自整定功能PID控温表，控温精度±1.5℃，具有釜内转速显示及无级调速功能，具加热电压可调功能，配有加热电压表、电机电流表、工作时间显示表。可选用连续操作控制系统：气体增压系统，液体加料系统，恒压加料罐，接收及冷凝装置，高压分离装置，质量流量控制系统，自动冷却系统，压力传感器超压报警，超温报警断电，计算机远程控制、数据采集等。
主体材料	1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 ) 可选用镍、镍基合金(哈氏合金、蒙乃尔合金、因康镍合金)、钛、铜、锆、钽、铝及其合金、双相不锈钢、聚四氟乙烯等
控制仪的工作环境	环境温度 0～50 ℃，相对湿度为 30～85% ，周围介质中不含导电尘埃及腐蚀气体。
