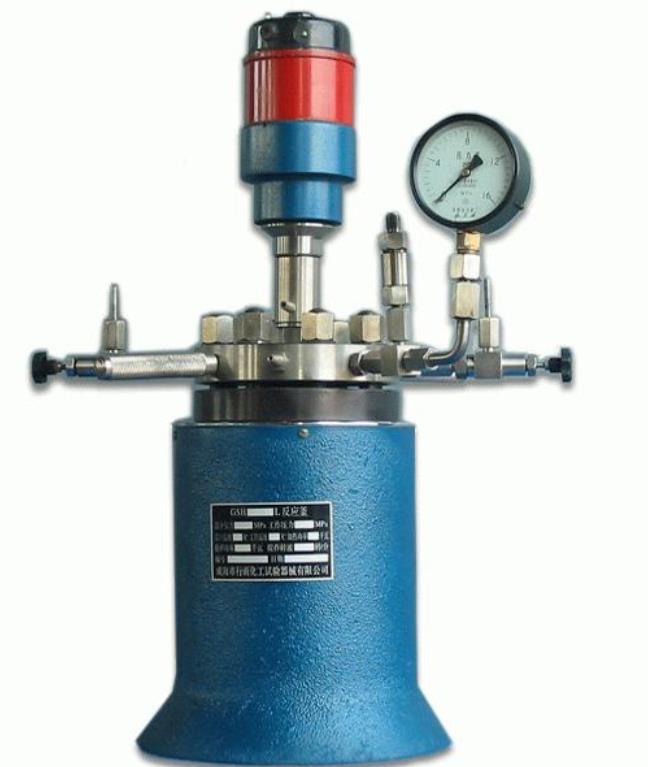

磁力搅拌反应釜

磁力搅拌反应釜

简要描述:

磁力搅拌反应釜是一种常用的实验设备,适合用于各种易燃易爆、剧毒、贵重介质及其它渗透力的化学介质进行反应,是有机合成、高分子材料聚合、食品等工艺中进行硫化、氟化、氢化、氧化等反应理想的无泄漏反应设备。广泛用于石油、化工、医药、农药、冶金、建材等行业。它通过利用磁力的作用,实现反应溶液的搅拌和混合,具有搅拌均匀、操作简便等优点。

浏览量:3498

型号:FCH-5000L

更新时间:2024-07-08 14:24:30

详细介绍

  磁力搅拌反应釜是一种常用的实验设备,适合用于各种易燃易爆、剧毒、贵重介质及其它渗透力的化学介质进行反应,是有机合成、高分子材料聚合、食品等工艺中进行硫化、氟化、氢化、氧化等反应理想的无泄漏反应设备。广泛用于石油、化工、医药、农药、冶金、建材等行业。它通过利用磁力的作用,实现反应溶液的搅拌和混合,具有搅拌均匀、操作简便等优点。本文将从原理、结构、应用和维护等方面对它进行详细介绍。
  一、原理
  工作原理基于磁力耦合效应。该设备由两部分组成:磁力搅拌器和反应容器。磁力搅拌器通过电机驱动搅拌子旋转,产生旋转磁场。同时,在反应容器底部放置一个磁力搅拌子,该搅拌子由永磁材料制成。当磁力搅拌器旋转时,产生的磁场会作用在磁力搅拌子上,使其跟随旋转。通过调节旋转速度和搅拌子位置,可以实现不同速度和强度的搅拌运动。
  二、结构

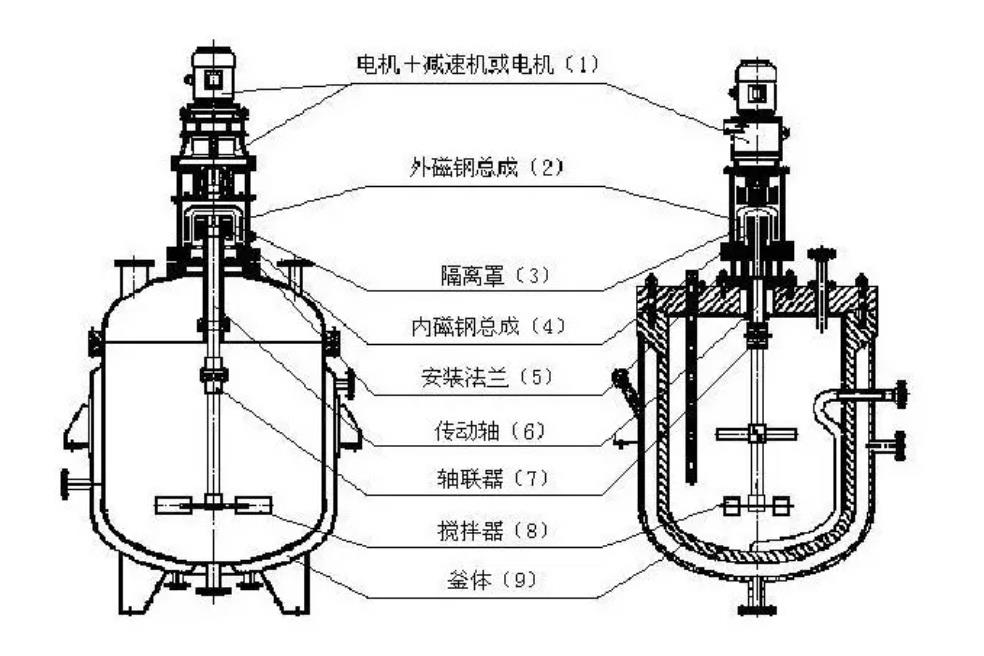

  磁力搅拌反应釜主要由加热炉、釜体、釜盖、磁力搅拌器等部分组成。下面我们来盘点各个部件的结构和作用。
  1、加热炉,用来加热反应釜釜体,外为圆筒形炉体内装有筒形硅炉芯,加热电阻丝穿联其中,具有传热效果好,升温快等特点,炉体下端侧面装有插座,使用时用电缆线将其与控制仪联接。或者为电加热管导热油加热,在釜体外的法兰上焊接夹套,在夹套里装入电加热管导热油,通过加热管加热夹套导热油达到加热的目的。或用远红外加热器直接加热或蒸汽加热或水浴加热等等。
  2、反应釜釜体,主要是物料反应,釜体与法兰采用螺纹联接,反应釜体与釜盖的密封采用无热片圆弧面与锥面线密封,依靠较高的加工精度,依靠主螺栓的拧紧力,达到密封效果。
  3、釜盖,是磁力反应釜主要件,釜盖上装有磁力搅拌器、压力表、爆破阀、气阀、取样阀及冷却盘管等装置,釜盖采用不锈钢或其它金属材料加工制成,釜体与法兰采用螺纹联接或直授焊接而成,釜盖为整体平盖或凸盖,釜体与釜盖的密封采用垫片或釜体锥面与釜盖的球面线密封,密封可靠无泄漏。

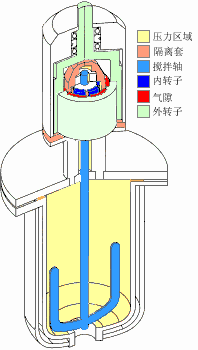

  4、磁力搅拌器是永磁偶合装置,由内外环形磁钢组成,中间有承压的隔套,由伺服电机通过内、外磁钢的磁力来传递搅拌力矩,隔套内装有测速元件,当搅拌器与内磁钢旋转时,通过电子元件产生感应信号,传递到控制仪,显示出磁力搅拌器的工作转速。
  搅拌器由伺服电机驱动外磁钢体转动,外磁钢体通过磁力线带动内磁钢体、搅拌轴及搅拌桨叶转动,从而达到搅拌的目的。为了保证磁力搅拌器的正常运行,磁力搅拌器设有冷却水套,当使用温度超过100度时,需在冷却水套之间通入冷却水来降低温度,确保磁力搅拌器的磁性材料不退磁。。热源可以是电炉、水油浴等,温控系统则可以根据需要设置所需的温度范围和精度。

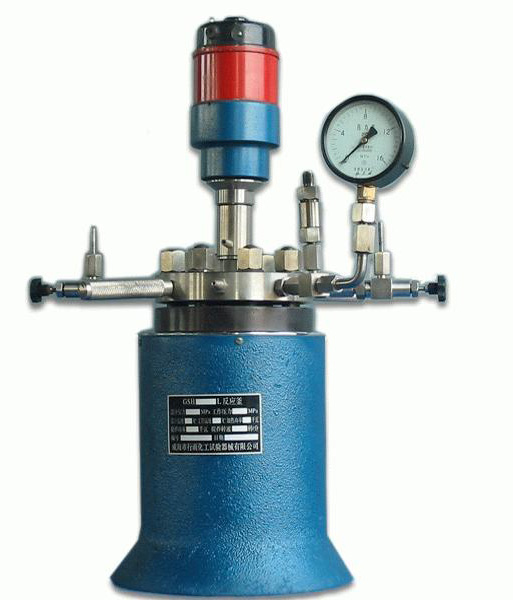

磁力搅拌反应釜

技术参数表:

     指标
项目
公称容积 L
0.1
0.25
1
2
3
5
10
20
25
工作压力 Mpa
-0.1-9.8Mpa;可选用:-0.1-25.0 Mpa;
工作温度 ℃
室温-300℃;可选用:-20 - +450℃;
加热方式
电炉丝电加热;
可选配:夹套导热油电加热管加热,夹套油、水、水蒸汽循环加热,防爆铸铜,铸铝加热器;
加热功率 KW
0.8
1
1.5
2
4
6
9
12
搅拌转速 r/min
20~1000r/min 可调
搅拌桨叶形式
推进式;可选配:桨式、锚式、涡轮式;
电机功率 w
92
123
185
245
355
600
750
750
釜盖开口
搅拌口配磁力搅拌器,气相口配针形阀(进、排气、抽真空用),液相口配针形阀及釜内插底管(反应过程中可用来取样或上出料用),加料口配丝堵,测控温口配保护管及铂电阻,压力表安全爆破口配压力表及安全防爆装置,釜内冷却盘管进、出口配水咀。注明:0.1~0.25L无内冷却盘管,0.1~0.5L无固体加料口。
开口可选配:釜底放料口配阀门,气体取样口配阀门及取样器系统,液体取样口配阀门及取样器系统,进出口匹配单向阀,气体进口配减压阀,气体出口配背压阀,釜体釜盖匹配观察玻璃视窗,釜体液位计。
控制系统
配具有自整定功能PID控温表,控温精度±1.5℃,具有釜内转速显示及无级调速功能,具加热电压可调功能,配有加热电压表、电机电流表、工作时间显示表。
可选用连续操作控制系统:气体增压系统,液体加料系统,恒压加料罐,接收及冷凝装置,高压分离装置,质量流量控制系统,自动冷却系统,压力传感器超压报警,超温报警断电,计算机远程控制、数据采集等。
主体材料
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )
可选用镍、镍基合金(哈氏合金、蒙乃尔合金、因康镍合金)、钛、铜、锆、钽、铝及其合金、双相不锈钢、聚四氟乙烯等
控制仪的工作环境
环境温度 0~50 ℃,相对湿度为 30~85% ,周围介质中不含导电尘埃及腐蚀气体。



  三、应用
  磁力搅拌反应釜在化学、生物、制药等领域有着广泛的应用。
  化学实验:可以用于化学反应的试验和研究。通过控制搅拌速度和温度,可以实现各种化学反应的搅拌和混合,如溶解、酸碱中和、氧化还原等。
  生物实验:在生物学研究中,常用于培养细胞、发酵、生物反应等实验。通过调节搅拌速度和气体通入量,可以提供良好的培养环境,促进生物反应的进行。
  制药工艺:在制药工艺中有着重要的应用。它可以用于药物合成、药品溶解、药物制剂的调配等工艺过程。同时,其均匀的搅拌效果有助于增加反应速度和提高产品质量。
  四、维护
  为了保证反应釜的正常工作和延长使用寿命,需要进行定期的维护和保养。
  清洁:每次使用后,应将反应容器和搅拌器清洗,去除残余溶液和污物。可以使用适当的清洁剂,并用清水冲洗干净。
  检查:定期检查磁力搅拌器和反应容器的状态,确保其没有损坏或磨损。如有需要,及时更换损坏的部件。
  保养:定期加油润滑搅拌器的轴承部分,确保其灵活运转。同时,注意防尘防湿,避免搅拌器和反应容器受到污染或腐蚀。
  安全操作:在使用时,要遵守操作规程和安全注意事项。特别是当进行高温或有毒物质反应时,要配备适当的防护设备,并加强操作人员的安全意识。
