产品简介

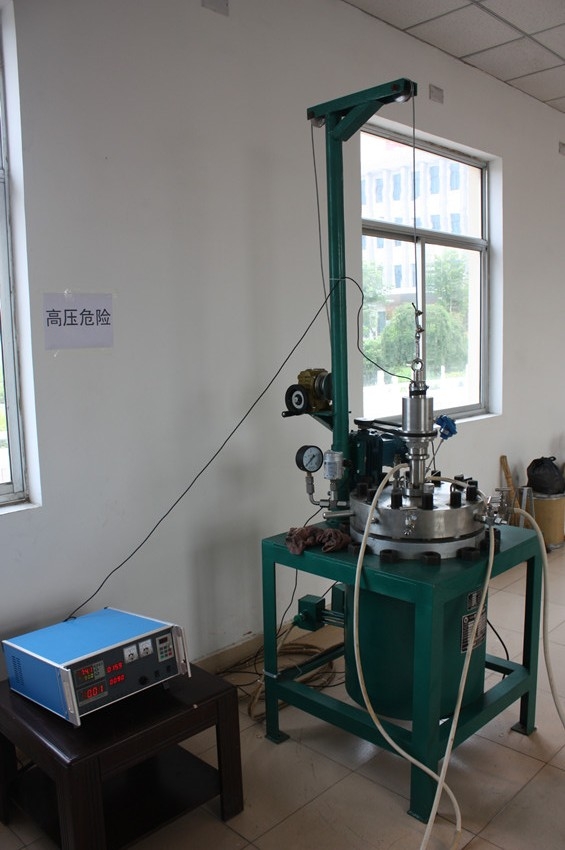

不锈钢加氢反应釜是集成密闭反应容器与成套工况控制系统的专用高压设备，主要用于氢气参与的催化合成反应，可对反应全程的温度、压力、搅拌状态、物料进出、产物状态等指标进行稳定调控。设备适配高温、高压、气液固多相共存的反应环境，兼顾实验研发与中试放大需求，整体结构模块化，拆装、检修流程简便，适配多行业的工艺研发与小批量试制场景。
产品分类

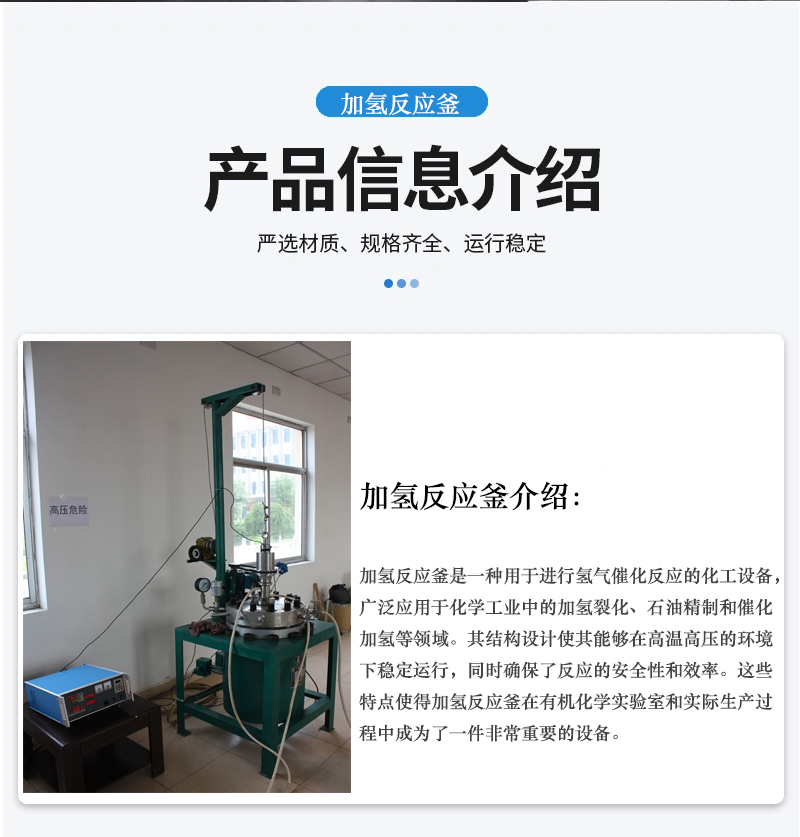

不锈钢加氢反应釜综合介绍
一、设备基础概述
不锈钢加氢反应釜是集成密闭反应容器与成套工况控制系统的专用高压设备，主要用于氢气参与的催化合成反应，可对反应全程的温度、压力、搅拌状态、物料进出、产物状态等指标进行稳定调控。设备适配高温、高压、气液固多相共存的反应环境，兼顾实验研发与中试放大需求，整体结构模块化，拆装、检修流程简便，适配多行业的工艺研发与小批量试制场景。
二、主要适用行业与工艺场景
设备可覆盖多领域加氢及高压合成工艺，不同行业应用方向划分如下：
1. 石油化工领域：用于油品精制、化工原料加氢改性、催化裂解反应，调节原料分子结构，提升产物纯度与原料转化水平。
2. 精细化学合成领域：完成有机中间体制备、不饱和化学键加氢还原、特种化合物合成，适配多数有机溶剂与轻度腐蚀介质体系。
3. 制药领域：开展药物中间体加氢、手性化合物合成、原料药工艺验证，设备内部洁净度可控，可保障实验数据可重复。
4. 高分子材料领域：用于单体高压聚合、聚合物改性、功能性新材料制备，调控材料分子结构，优化成品物理性能。
5. 冶金与新材料领域：完成金属粉末加氢还原、合金前驱体制备、陶瓷原料合成实验，支撑新型金属、无机材料研发。
6. 通用实验场景：催化剂性能筛选、物料稳定性测试、腐蚀性介质评价、超临界反应、放热反应工艺摸索，可完成单批次小试，也可搭配配套组件实现半连续化操作。
三、整机模块化结构组成
整套设备由六大功能单元组合而成，各模块分工明确，标准化接口便于后期配件拓展：
1. 主体承压容器单元
包含釜体与釜盖，采用一体化耐压结构设计，法兰密封面搭配柔性密封垫片，在额定温压区间内保持密封稳定；釜体外部设置换热夹套，部分规格内部加装冷却盘管，用于热量传递与温度调节。
2. 磁力搅拌传动单元
由驱动电机、磁力耦合器、搅拌轴、可拆卸桨叶、自润滑轴套组成，依靠磁场无接触传递扭矩，釜内无贯穿式动密封结构；桨叶可根据物料黏度、气液混合需求更换不同样式。
3. 管路与多功能开口单元
釜盖预留多组标准化接口，分别对应搅拌、进气排气、真空置换、液体取样、固体投料、测温、压力监测、冷却介质循环等功能；各通道搭配针形阀、单向阀等控制部件，可精准管控流体进出。
4. 加热与换热温控单元
分为外部供热载体与电控温控仪表两部分，供热载体包含电加热模块、导热油循环、水循环、蒸汽换热多种形式；内部盘管或外部夹套配合，实现升温、恒温、降温全流程换热。
5. 测控与安全防护单元
集成温度采集元件、压力监测仪表、防爆泄压组件、超温超压联锁装置，实时采集釜内工况数据；出现压力、温度超出设定范围时，可自动触发报警、切断加热等保护动作。
6. 支撑与辅助操作单元
包含设备落地支架、釜盖吊装升降机构、控制仪表操作台，吊装机构可辅助开合釜盖，降低人工操作劳动强度；支架结构稳固，可减少运行震动对测量精度的影响。
四、接触物料主体材质选择方案
设备与介质接触部件材质可根据反应介质、工况条件灵活选配，分为常规不锈钢与特种耐腐蚀材料两类：
1. 通用不锈钢材质：304、321、316L奥氏体不锈钢，适配多数中性、弱酸碱、有机溶剂、常规氢气氛围，抗氢脆与常规点蚀能力良好，适用于大部分常规加氢实验。
2. 特种合金材质：镍基合金、哈氏合金、蒙乃尔合金等，适配含卤素离子、强腐蚀酸性介质、高温高压严苛工况，延长设备连续使用周期。
3. 特殊金属材质：钛、锆、钽、铜、铝合金，用于高纯合成、低金属离子污染、特殊催化体系的实验场景。
4. 非金属防护方案：釜内可内衬聚四氟乙烯涂层，隔绝金属与腐蚀性物料直接接触，适合对杂质含量要求严格的制药、精细合成工艺。
五、磁力搅拌系统运行特性
搅拌系统是保障气液固三相充分接触的核心部件，核心运行特点分为5点：
1. 密封形式安全可靠：采用磁力耦合静密封结构，无轴封渗漏隐患，适配氢气这类易燃易爆介质，降低介质外泄带来的风险。
2. 转速调节区间宽泛：搅拌速度可连续无级调整，针对低黏度溶剂、高黏度聚合物、高固含催化浆料等不同物料，匹配对应搅拌转速。
3. 桨叶适配性丰富：标配推进式桨叶，兼顾轴向循环与气泡分散；可更换桨式、锚式、涡轮式桨叶，分别适配高粘度物料、深度气液混合、防止催化剂沉降等需求。
4. 运行损耗较低：搅拌轴套采用自润滑耐磨材质，运转摩擦发热少，整机运行噪音平稳，减少日常零部件更换频次。
5. 提升反应传质效果：高速搅拌可将氢气打散为微小气泡，增大气体与液相、催化剂的接触面积，缩短反应诱导周期，改善产物选择性。
六、温控与加热系统工作特点
温控系统依托多元供热方案搭配智能仪表，满足不同工艺温度控制需求：
1. 供热方式选择多样：基础配置为电阻丝电加热，现场具备热源条件时，可更换夹套导热油、循环水、蒸汽换热，同时可选配防爆型加热组件，适配防爆实验场地。
2. 温度均匀性良好：加热元件沿夹套均匀排布，配合内部冷却盘管，减少釜内局部过热现象，缓解副反应生成，保证每批次实验产物状态统一。
3. 仪表调控精度稳定：配套具备参数自整定功能的PID温控仪表，可自动优化控温参数，缩小温度波动区间；面板同步显示加热电压、工作时长，方便实验数据记录追溯。
4. 可拓展阶梯控温功能：选配自动冷却、程序升温降温模块，满足分段升温、反应结束快速降温的复杂工艺需求，适配多步骤合成实验。
七、釜盖开口与管路配套功能
釜盖各接口经过系统化规划，基础配置可覆盖常规加氢操作，同时支持功能拓展选配：
1. 搅拌专用口：匹配磁力耦合搅拌装置，保证传动同轴度与密封完整性，是物料混合的核心通道。
2. 气相管路口：搭配针形控制阀，用于氢气进料、惰性气体置换、釜内抽真空、反应完成后泄压放空，精准调控釜内气相环境。
3. 液相取样出料口：内置插底导流管，可在带压状态下抽取釜内物料样品，实时监测反应进度，也可完成反应后液相物料上出料操作。
4. 固体投料口：密封丝堵结构，用于反应前固体催化剂、固态原料投放，投料后拧紧即可恢复密闭承压状态。
5. 测温专用口：内置铂电阻保护套管，测温元件直接接触釜内物料，实时采集真实反应温度，为温控系统提供信号。
6. 压力安全口：集成压力表与防爆爆破片双重组件，实时显示釜内压力，压力超过设备额定上限自动泄压保护釜体。
7. 拓展可选配件：可加装釜底放料阀、独立气液取样系统、单向稳压阀、观察视窗、液位监测组件，实现可视化、半连续自动化操作。
八、配套控制系统功能说明
设备控制分为基础手动控制与拓展自动化控制两类，适配不同研发需求：
1. 基础标配控制功能
① 温度闭环控制，支持设定恒温数值，面板实时显示釜内温度；
② 搅拌无级调速，实时显示当前转速，可随时启停、调整搅拌速度；
③ 运行状态监测，同步展示加热电压、电机工作电流、累计工作时长；
④ 基础报警提示，温度、压力达到设定阈值时发出声光提醒。
2. 可选拓展自动化配置
① 流体自动输送单元：氢气增压系统、定量液体加料罐、冷凝接收装置、高压分离单元，实现物料连续投加与产物分离；
② 安全联锁升级：超温自动切断加热、超压自动泄压、氢气泄漏联动停机；
③ 数据采集与远程控制：外接计算机记录温度、压力、转速实时曲线，存储实验数据，支持远程查看工况参数；
④ 精准流量管控：气体质量流量控制器，稳定控制氢气通入速率，保障工艺重复性。
九、整机安全防护设计要点
加氢反应涉及氢气易燃易爆介质，设备从结构、配件、联锁三方面设置多重防护措施：
1. 电气防爆配置：电机、加热元件、控制仪表均可选用防爆规格，规避电火花引燃氢气混合气体的风险。
2. 超压泄压防护：标配防爆爆破片安全组件，压力超出设备承受范围时，自动释放釜内介质，避免釜体承压损坏。
3. 工况实时监测：温度、压力传感器持续采集数据，出现异常时通过声光信号提醒操作人员，联动切断加热、搅拌运行。
4. 无泄漏密封体系：核心搅拌部位采用磁力静密封，釜盖、管路接口全部采用垫片静密封，从源头降低氢气泄漏概率。
5. 标准化操作布局：阀门、仪表、吊装机构分区排布，操作路径清晰，减少误操作引发的温压剧烈波动；釜体按照压力容器标准完成承压加工，满足长期高压运行需求。
十、规范使用环境与日常维护要点
（一）适宜运行环境条件
1. 控制仪表放置环境温度维持在0-50℃，环境相对湿度控制在30%-85%；周边避免粉尘、腐蚀性气体堆积，防止电气元件老化。
2. 设备安放场地地面平整，保持空间通风，远离明火、高频震动设备，预留充足操作、检修空间。
（二）日常维护操作规范
1. 实验前检查：逐一查看釜盖密封垫片、各管路阀门、压力表、测温元件是否完好，确认所有连接部位无松动、破损；检查搅拌运转有无异响。
2. 实验后清洁：待釜内降温、泄压至常压后，拆开釜盖，清理釜壁、盘管、桨叶附着物料，避免残留介质长期腐蚀釜体；密封件擦拭干燥存放。
3. 周期性检修：定期检查磁力耦合器、搅拌轴套磨损情况，校准压力表、温度传感器；加热线路、阀门密封面出现老化、渗漏时及时更换配件。
4. 长期停机保管：清洁釜内并充分干燥，密封接口加装防尘保护，存放于干燥通风区域；再次启用前完成空载试运行与密封性试压。
十一、设备整体使用价值
1. 工况适配范围广：压力、温度可调区间覆盖绝大多数加氢、高压合成工艺，一套设备可完成多类型配方实验，减少多台设备采购投入。
2. 材质定制灵活：从常规不锈钢到特种耐腐蚀合金、内衬防腐方案均可按需调整，适配不同腐蚀性、洁净度要求的反应介质。
3. 工艺数据稳定性强：搅拌、温控调控平稳，批次间实验数据偏差较小，便于工艺条件对比、优化，缩短研发周期。
4. 安全配套：多层安全防护结构适配氢气高危反应场景，降低实验操作过程中的安全隐患。
5. 拓展升级空间充足：基础设备预留标准化拓展接口，后期可按需增加自动化加料、数据采集、连续分离组件，适配从小试到中试的工艺放大需求。
6. 运维门槛适中：整机结构布局符合人机操作逻辑，清洁、零部件更换流程简单，日常维护工作量较低。
