磁力搅拌反应釜的设计原理与步骤

更新时间:2023-11-30 点击次数:109

  磁力搅拌反应釜因其搅拌效率高、操作简便、安全性好等特点,受到了广泛的关注和应用。本文将详细介绍它的设计原理和步骤。
  一、设计原理
  1. 磁力驱动原理:工作原理是利用磁传动进行搅拌。当电机带动外磁钢旋转时,通过磁场的作用,内磁钢也随之旋转,从而实现搅拌的目的。
  2. 热传递原理:在反应过程中,需要对反应物进行加热或冷却。通常采用夹套式结构,通过夹套内的介质(如水、油等)进行热交换,实现对反应物的加热或冷却。
  3. 密封原理:为了保证反应过程的安全和稳定,需要具有良好的密封性能。通常采用机械密封或磁力密封的方式,确保反应釜在高压、高温等条件下的密封性能。
  二、磁力搅拌反应釜的设计步骤
  1. 确定设计参数:根据实际需求,确定主要设计参数,如容积、工作压力、工作温度、搅拌速度等。
  2. 选择材料:根据设计参数和反应物的性质,选择合适的材料制作反应釜。常见的材料有不锈钢、哈氏合金、钛合金等。
  3. 设计磁力传动系统:根据搅拌速度和扭矩要求,设计磁力传动系统。主要包括电机、外磁钢、内磁钢等部件。电机的选择需要考虑功率、转速等因素;外磁钢和内磁钢的尺寸和形状需要根据搅拌效果进行调整。
  4. 设计热交换系统:根据加热或冷却的需求,设计热交换系统。夹套式结构的热交换系统通常包括夹套、介质进出口、加热或冷却元件等部件。
  5. 设计密封系统:根据工作压力和温度要求,设计密封系统。机械密封和磁力密封是常见的密封方式,需要选择合适的密封件和密封垫片。
  6. 设计控制系统:为了实现对反应釜的自动控制,需要设计控制系统。控制系统通常包括电机控制器、温度控制器、压力控制器等部件。
  7. 设计安全装置:为了保证反应过程的安全,需要设计安全装置。常见的安全装置有压力释放阀、温度报警器、液位计等。
  8. 绘制图纸:根据上述设计内容,绘制工程图纸。图纸应包括总装图、部件图、电气图等,以便于生产和安装。
  9. 制作样机:根据图纸,制作样机。样机制作完成后,需要进行试运行和性能测试,以确保设计的合理性和可靠性。
  10. 优化设计:根据样机测试结果,对设计进行优化。优化内容包括材料选择、结构设计、控制系统等方面,以提高性能和使用寿命。
  磁力搅拌反应釜的设计是一个复杂的过程,需要综合考虑多种因素。通过合理的设计和优化,可以制造出性能优越、安全可靠的反应釜,为化学、生物、医药等领域的研究和生产提供有力支持。

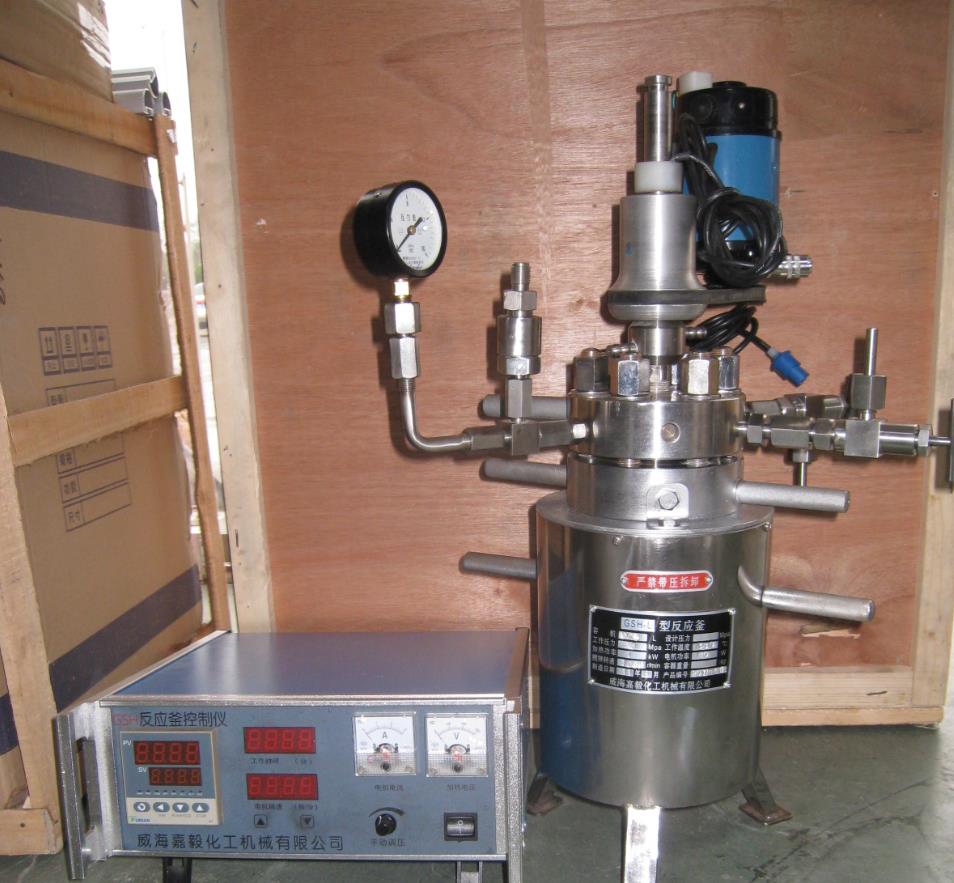

磁力搅拌反应釜
