磁力反应釜的组成结构以及材料和零配件介绍

更新时间:2023-08-14 点击次数:285

    磁力反应釜是一种创新的反应设备,采用磁力驱动技术替代了传统的机械传动装置,具备安全、密封性好、无泄漏、易清洗等优势,因此在化工、制药等行业得到广泛应用。本文将详细介绍磁力反应釜的组成结构、材料和零配件,帮助读者更好地理解和运用该设备。
    主要组成结构包括:
    1、反应釜体:一般由不锈钢制成,具有良好的耐腐蚀性和耐高温性能。反应釜体通常包括内胆、外壳和夹套,夹套内充满热媒介以提供恒温条件。
    2、磁力耦合器:它通过磁力传递功率,将电机与搅拌器分离,实现无接触传动。磁力耦合器一般由外磁铁、内磁铁、承载结构和密封件等组成,外磁铁与电机连接,内磁铁与搅拌器连接。
    3、搅拌系统:搅拌系统包括搅拌器和轴承支撑装置。搅拌器负责混合反应物料,常见的形式有锚式搅拌器、桨叶式搅拌器、螺旋桨搅拌器等。轴承支撑装置用于支持和固定搅拌器的运动,确保搅拌器的稳定性和正常运转。
    4、控制系统:控制系统用于对反应釜进行操作和监控,包括电气控制柜、温度控制仪表、压力传感器等。通过控制系统可以调节搅拌速度、加热温度、冷却速率等参数,实现对反应过程的精确控制。
    磁力反应釜的主要材料选择上具有以下要求:
    1、内胆材料:内胆直接与反应物料接触,需要具备良好的耐腐蚀性和耐高温性能。常用的材料包括不锈钢(316L、904L)、钛合金、镍基合金等。
    2、外壳材料:外壳主要起到保护内胆和隔热的作用,一般选用相对经济的不锈钢材料,如304、316L等。
    3、磁力耦合器材料:磁力耦合器要求具备较高的磁导率和良好的耐磨损性能。典型的材料有耐磁不锈钢、陶瓷、永磁材料等。
    4、密封件材料:密封件需要具备优异的耐化学腐蚀性和耐高温性能,一般选择耐酸碱的弹性材料,如聚四氟乙烯(PTFE)、聚合物材料等。
    磁力反应釜的零配件包括但不限于以下几个方面:
    1、温度传感器:用于检测反应釜内部的温度变化,常见的有热电偶、热敏电阻等类型。
    2、压力传感器:用于测量反应釜内部的压力变化,根据需要选择适当的测量范围和精度。
    3、进料口和排料口:用于将原料加入反应釜和收集产物,通常采用法兰连接或螺纹连接形式。
    4、底阀和排污口:用于控制反应釜内的液体流动和排放废液,确保操作的便捷性和安全性。
    5、管道和接头:用于连接反应釜与其他设备或工艺管道,一般选用耐腐蚀的金属材料,如不锈钢、钛合金等。
    本文对磁力反应釜的组成结构、材料和零配件进行了详细介绍,希望有助于读者更好地了解和应用该设备。

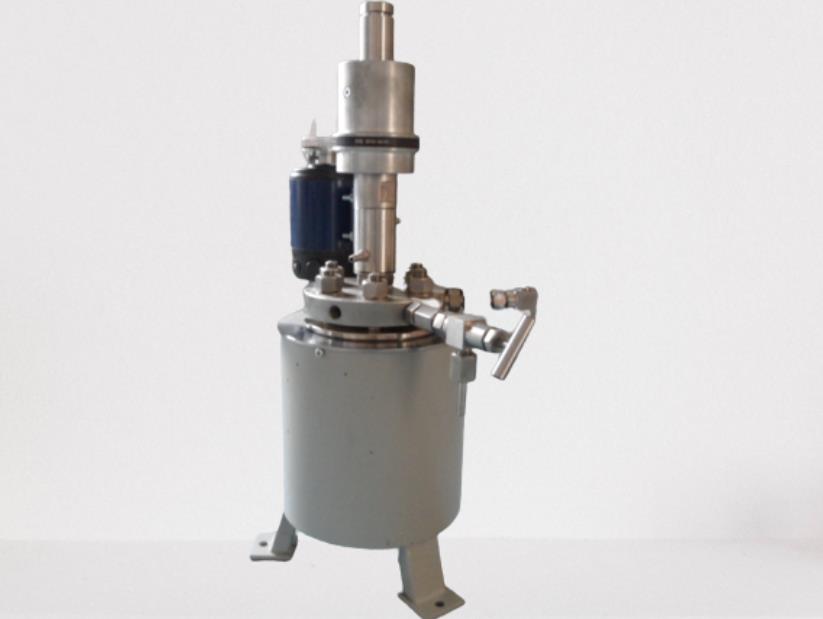

磁力反应釜
